電動牙刷是如何制造的？說到電動牙刷，似乎是近幾年才流行起來的？但其實第一把電動牙刷早在1954年就出現了。當時，瑞士醫生Philippe-Guy Woog發明了這款電動牙刷（敲黑板！）。發明電動牙刷是為了更方便地刷牙），并將其命名為Broxodent，如下圖所示。

電動牙刷是如何制造的？士醫生Philippe-Guy Woog發明的電動牙刷Broxodent

與目前通用的無線式不同，新發明的電動牙刷只有插上電后才能使用。據介紹，它是一個被拉著的風箏，電線不能離插座太遠。直到上世紀60年代，只有GE公司推出了第一支無線電動牙刷，直到1992年，才有了目前常見的聲波電動牙刷~。

用聲波清潔？

所謂聲波電動牙刷，這種 "聲波 "并不是指用超聲波來清潔牙齒，而是指牙刷產生的振動頻率達到了聲波的頻率，所以人們稱它為 "聲波電動牙刷"。在電動牙刷的工作過程中，高速電機將動能傳導到傳動軸上，使刷頭產生垂直于刷柄的小幅度高頻振蕩。

刷牙時，除了刷牙本身的清潔力外，還通過高速振動增加了深入牙齒的液體粘度，從而將牙菌斑從牙齒上剝離、切斷~從下圖可以看出，高速振動的牙刷通過水流的沖擊對牙齒施加作用力，深度清潔牙齒。清潔能力自不必說。這個氣泡，振動頻率和注水能力也很強。

電動牙刷是如何制造的？

好了，原理部分大概是這樣的。接下來，我們就一步步說說電動牙刷是如何制造的。

整體設計

首先是設計電動牙刷的外形和結構。以我所使用的牙刷為例。在美觀方面，要設計好Shell的款式、材質、顏色的搭配和功能，包括里面各個部件的結構，比如里面的電路板、電機、電池和充電線圈的排列。至于整機的工業設計，均衡、美觀、便攜、易用，缺一不可!

電動牙刷是如何制造的？工業設計，均衡、美觀、便攜、易用，缺一不可!

樹脂外殼

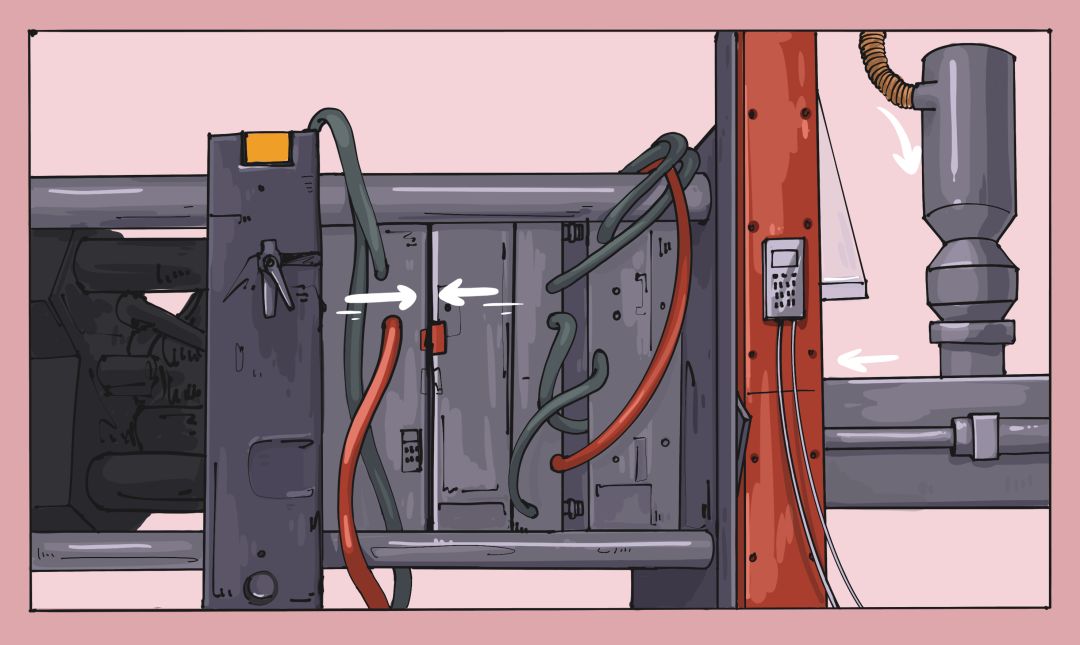

電動牙刷的外殼和組件支架采用ABS塑料制成，一般稱為 "樹脂"。這種材料質地堅硬，防摔，經久耐用，可以說是老人級的實用材料。其制造工藝是我們非常熟悉的高溫注塑：先將塑料顆粒熔化，然后通過注塑機注入模具，等到冷卻固化后，牙刷體的外殼就完成了~。

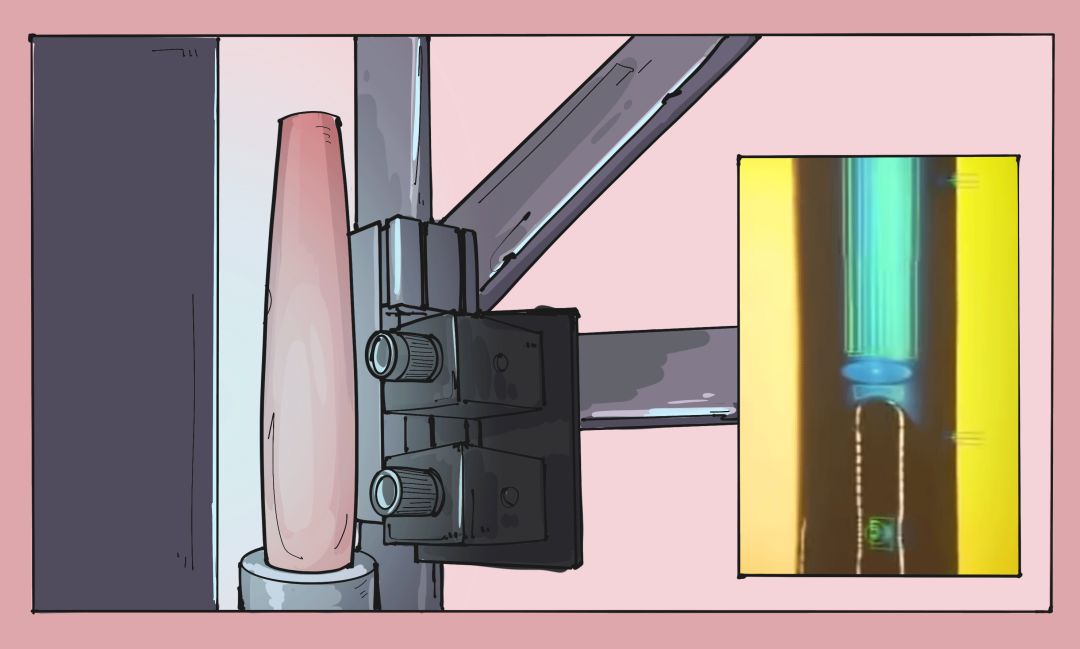

接下來，對外殼內腔做一次除塵清潔，然后用相機拍攝內部，通過聯動電腦分析是否有殘留。下圖右側是高速相機拍攝的刷機機身內部的照片~。

因為后面還要放電路板和電機，所以保持牙刷機身內部的清潔非常重要! 否則在使用過程中，雖然最擔心的是被水從外部滲透腐蝕(密封性能)，但如果在密封前有灰塵，會直接影響電動牙刷的性能...

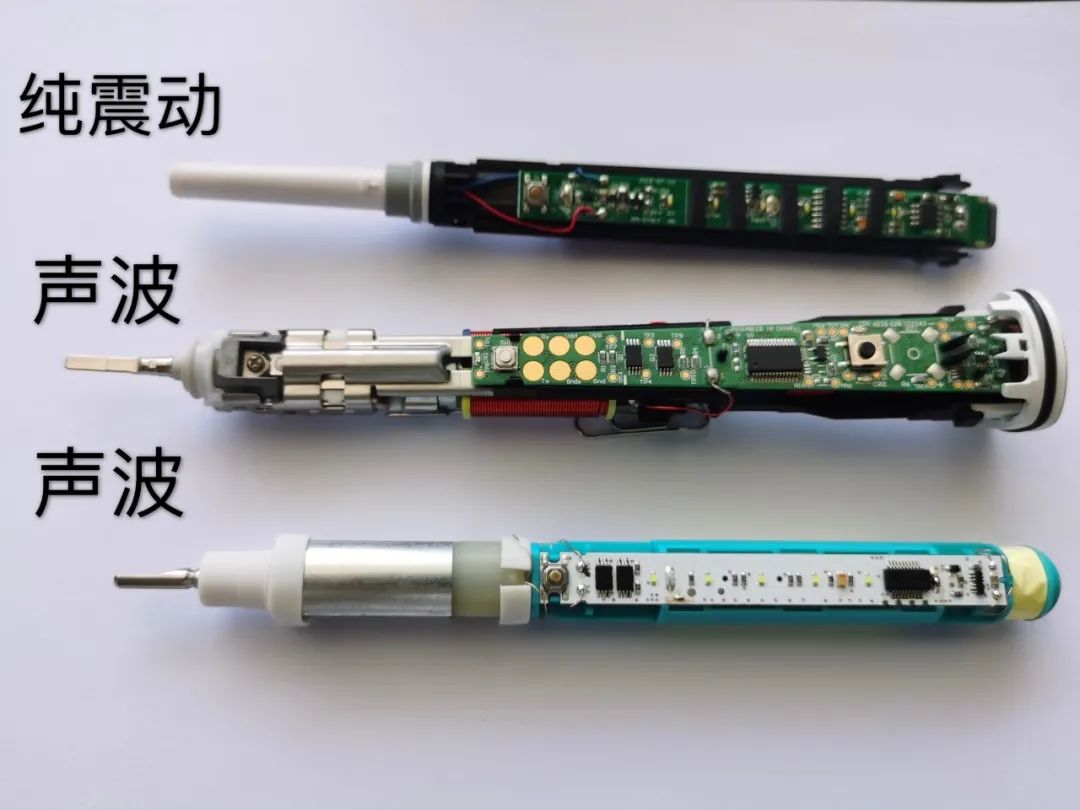

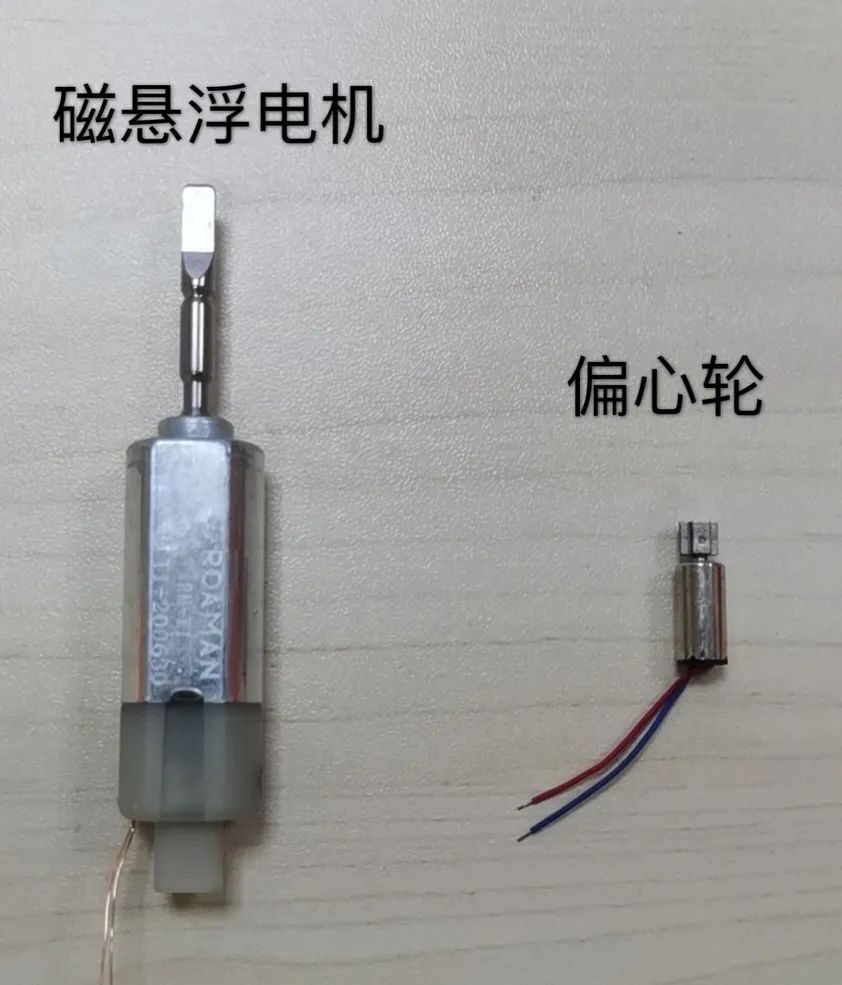

磁懸浮電機由于聲波牙刷的轉速需要達到每分鐘31000次，目前主流的聲波牙刷，看下圖，不管是國外的幾十萬還是國內的200、300，都采用了磁懸浮電機。

下圖左側的外觀很普通，但其實它有著極其深厚的內功。張三豐看到后都想鼓掌。右邊的偏心輪電機用的是市面上廉價的純振動電動牙刷，它是靠整個電動牙刷的振動來驅動的，清潔力度很差......

在我的演示下，磁懸浮電機的永磁體可以輕松吸附鐵勺。

原理是電機通電后，磁懸浮電機中的轉子旋轉誘發磁場，然后通過永磁體的相互作用，使轉子懸浮在磁場中間。在運行過程中沒有機械摩擦，因此穩定性比較強，輸出功率比較大。最后，動能通過傳動軸傳遞給牙刷頭，當動能傳遞到牙齒上時，清潔效果會非常好~。

控制和供電省去了電路板的制作，因為現在這種小而微的集成，廠家也是直接從專門的電路板廠家定制使用......但是功能還是要介紹一下的~電動牙刷里面的PCB電路板存儲了電動牙刷的控制程序，它控制著電機的不同速度和頻率。在手動操作的時候，簡單的可能只能調節幾個強度，而復雜的還存儲了自動定時、提醒更換刷牙區域等功能。然后，再加上用于供電的充電電池，如果你想做無線充電，當然要在牙刷底部加一個充電線圈。

組裝密封

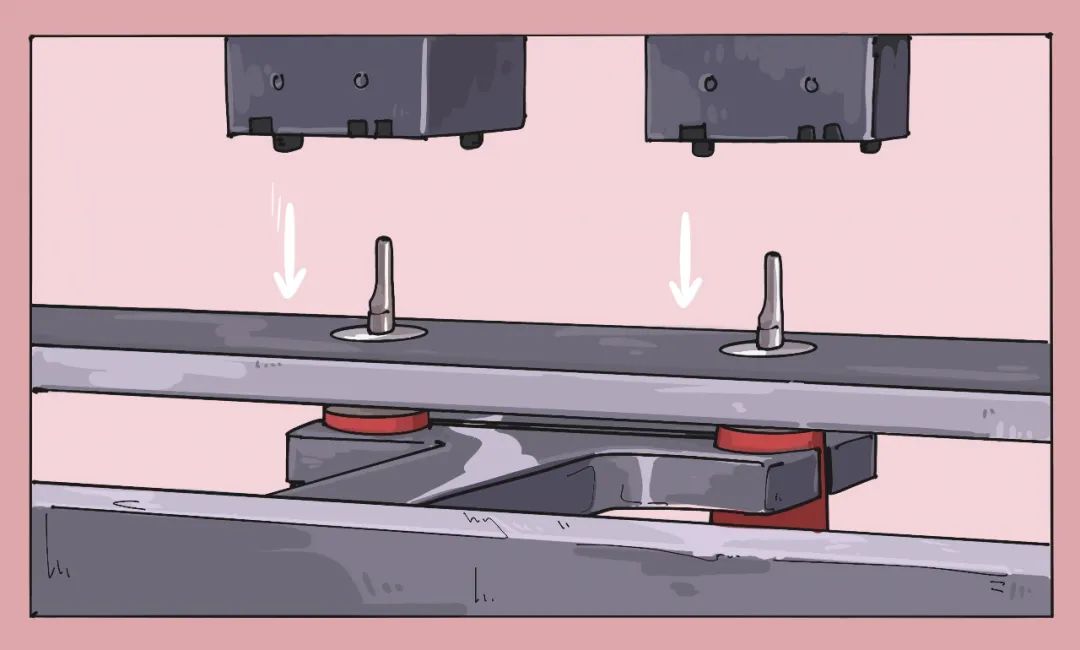

這些部件依次安裝在內支架上，并固定。當然，密封膠圈也是準備好的，然后放入電動牙刷的主殼中。

接下來，需要對牙刷的主體進行密封。防水工作做好了，密封的過程也是必不可少的~下面的牙刷是一個一體化的底部，從頂部進行包裝。可以很方便的把電動牙刷放在濕漉漉的洗手盆或者浴缸里。這樣一來，即使底部形成水，也不會有任何影響。

通常情況下，購買電動牙刷的關鍵點之一就是找評論，看看有沒有人投訴牙刷被水淹或者電池漏電，這是對產品使用壽命的最大威脅，否則，你只用了幾個月。好家伙，直接體驗一下心疼的感覺...

食品級刷頭

主體部分完成后，再來看看刷頭和刷毛的制造吧~因為刷頭、Shell和支架是一樣的注塑工藝，所以制造過程省略了，對材料的要求絕對更嚴格。雖然也是ABS，但作為經常放進嘴里的東西，對樹脂的要求是達到食品級（食品級是用來吃的，而食品級是用來摸嘴的）。

機器植發

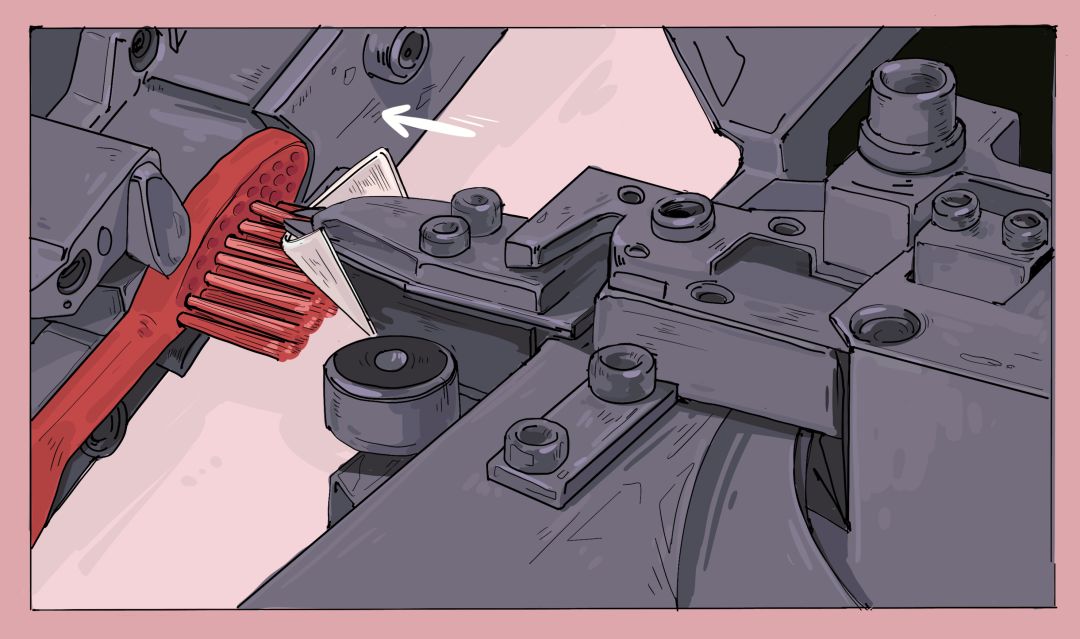

作為電動牙刷，最重要的是清潔能力。最核心的因素是電機，其次是刷子~關鍵點是刷子的制造采用尼龍材料，這在上世紀30年代，... 由杜邦公司發明，當廠家設計和排列刷毛時，最重要的考慮指標是刷毛的安全性和去除牙菌斑的能力，改善牙齦的健康。種毛的過程很有意思~先將刷毛折成兩半，然后通過機器的超高速將刷毛與刷頭結合，插入凹槽中。

卡住刷頭

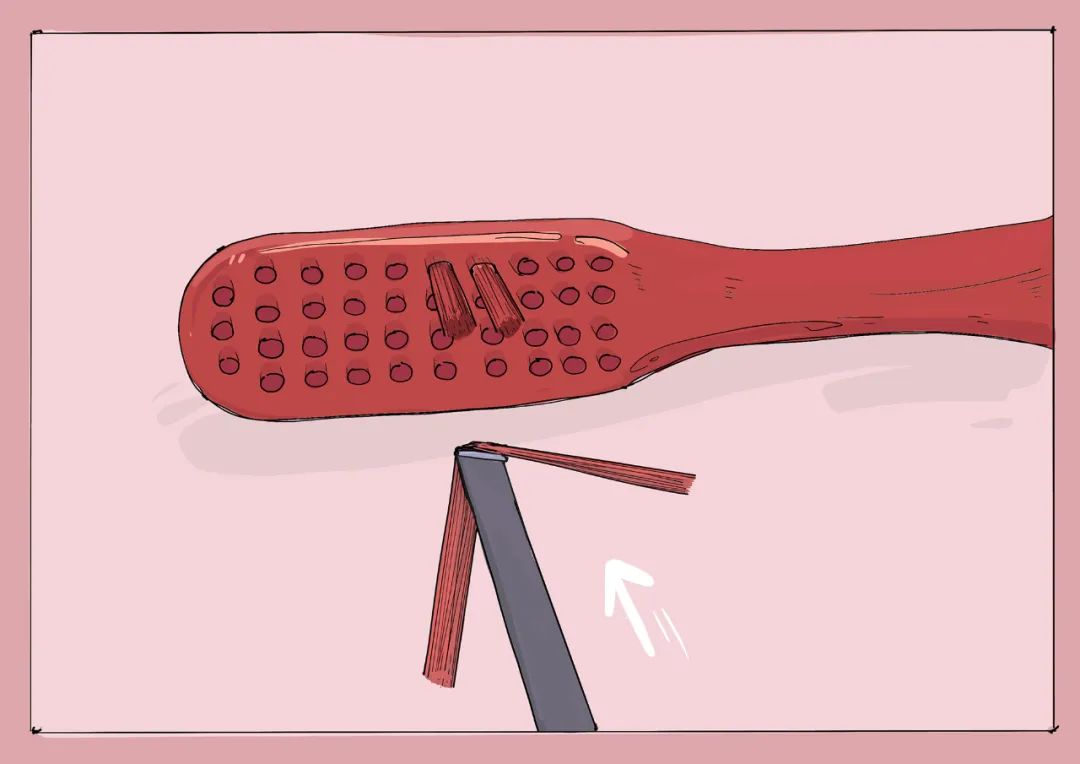

最關鍵的是，刷子對折時有一個 "小卡片"，是用來固定刷子的單槽的。它的根基很深。現在大部分廠家都選擇非金屬植毛技術，可以避免金屬在潮濕環境中被氧化腐蝕的問題~。

修剪和刷洗

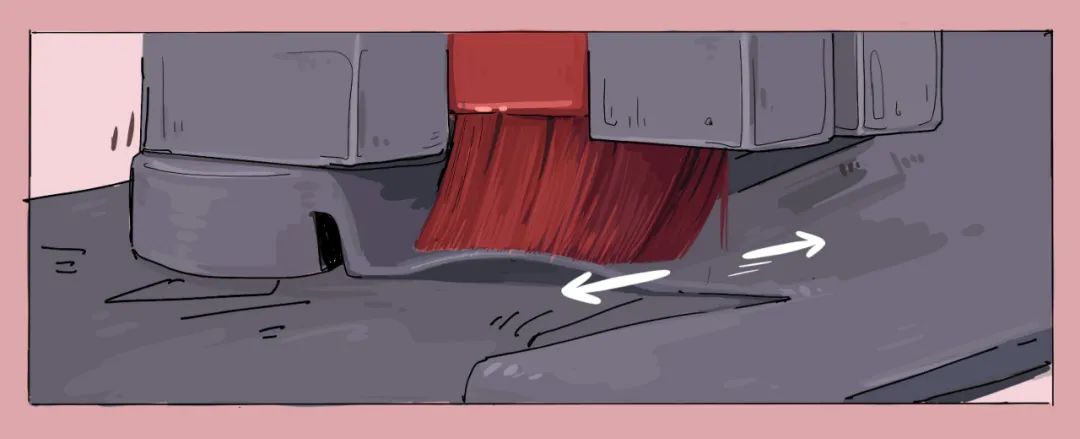

然后根據刷頭的形狀，根據需要修剪刷毛的長度。下圖和紅色刷毛的接觸面其實是一個鋒利的刀片，它在不斷地來回切割牙刷毛簇......

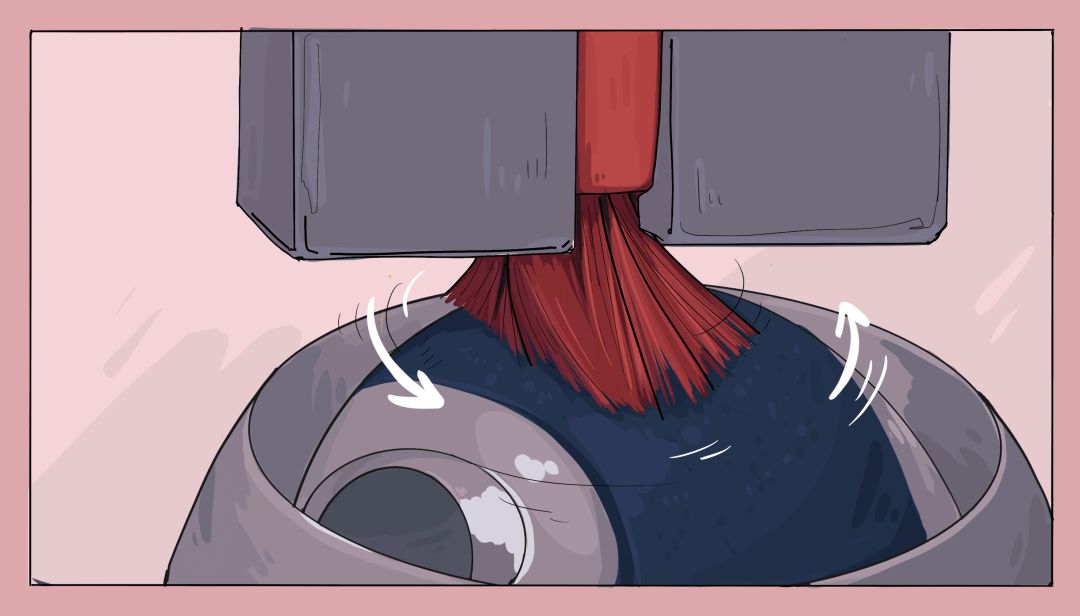

拋光后的圓形和修剪后的刷毛邊緣還是很粗糙的。現在還需要不斷旋轉、打磨，直到單根刷毛的頂部微圖為圓形，這才算合格。

如下圖所示，工人正在用機器檢查牙刷毛是否合格。要調整到合適的光線亮度，微調并放大刷毛的頂部。

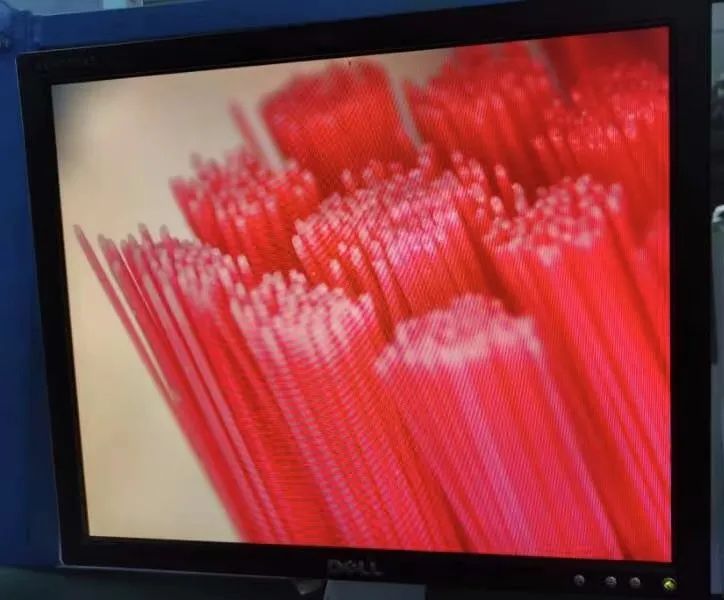

然后在電腦屏幕上，可以觀察到毛束的輪廓是否被磨光、磨圓。

因為刷牙是直接與牙齒親密接觸的，一旦刷牙出現問題，其他部位再好也沒用。因為力對刷牙的影響是相互的，對刷毛的磨損也是在進行的，所有的電動牙刷廠家都會讓消費者使用幾個月，更換一次牙刷頭的原因。

刷頭的選擇

有必要談談刷子的選擇。比如對牙齦敏感的人，會有錐形纖維軟刷，而注意清潔力度的人則傾向于圓柱形纖維。如果注重大牙的清潔，建議選擇小而靈活的刷頭，這樣清潔后的槽牙效果會更好。

牙護士是一個專注牙刷9年的品牌。它最早建立在國外市場。日本、韓國、澳大利亞、美國都有全國代理，還和國內很多市級口腔醫院合作，國內牙醫也會推薦。和國外大品牌的聲波牙刷一樣，這款R06也采用了磁懸浮電機，旋轉時振動感弱，輸出能量穩定，不易發麻。

一起使用的小刷頭是通過FDA認證的德國pedex尼龍棉，清潔力極佳。刷毛的尖端是圓形的，可以有效防止刷子傷害牙齦，而且會通過刷毛是否褪色來提醒你是否需要更換刷頭! 一般來說，刷子的使用壽命是三個月左右，但是如果不注意的話，很容易出現使用過度的情況，所以在使用的時候，一定要注意。

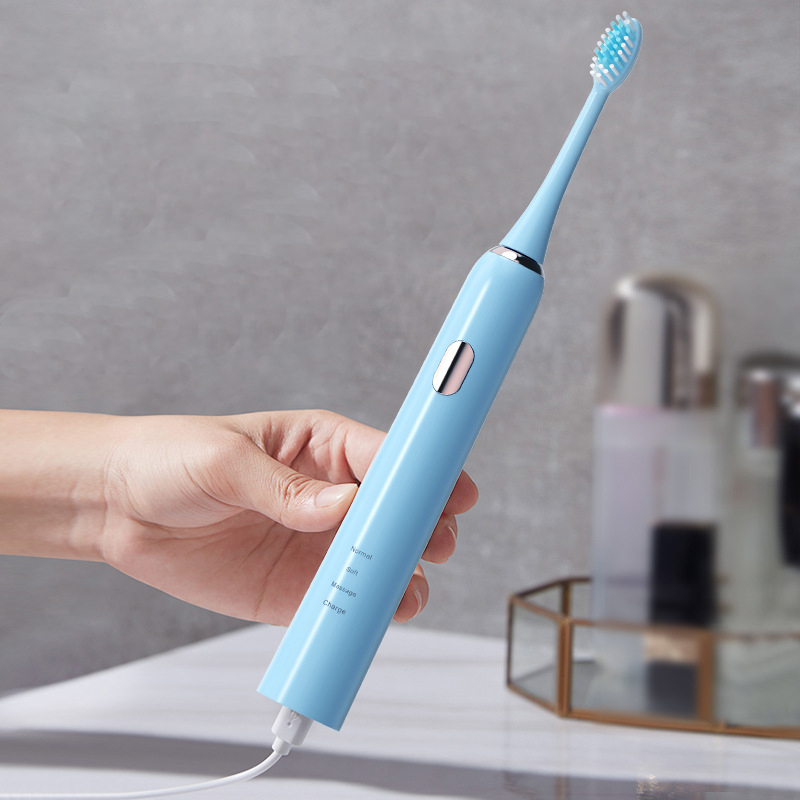

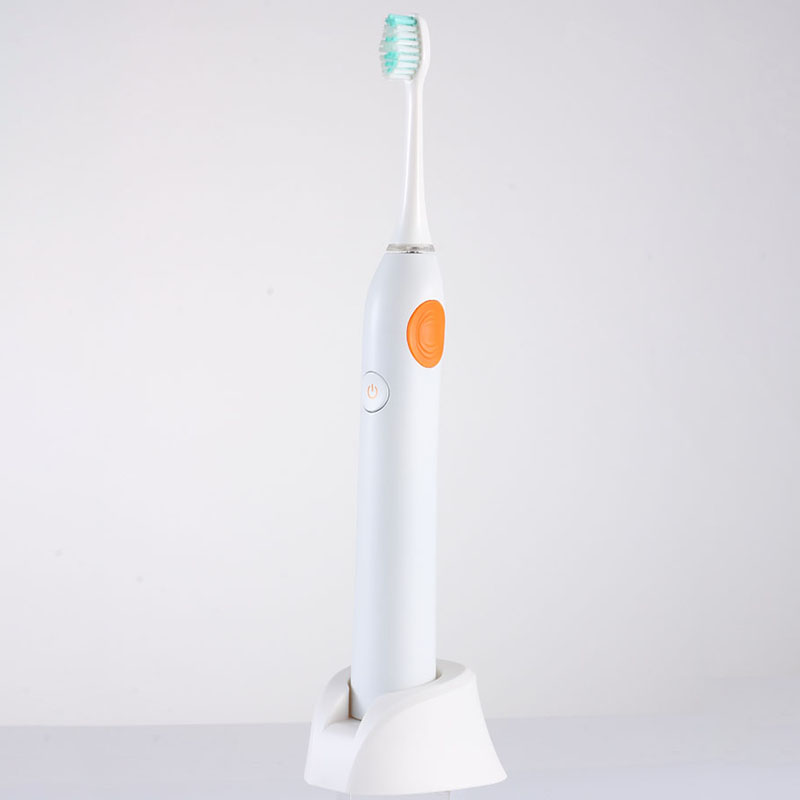

簡約設計，外觀高大上當把機身放在無線底座上充電時，有一種霧化燈光的感覺，效果瞬間滿分~底部一體化的機身也讓它有更好的緊致性和防水性。

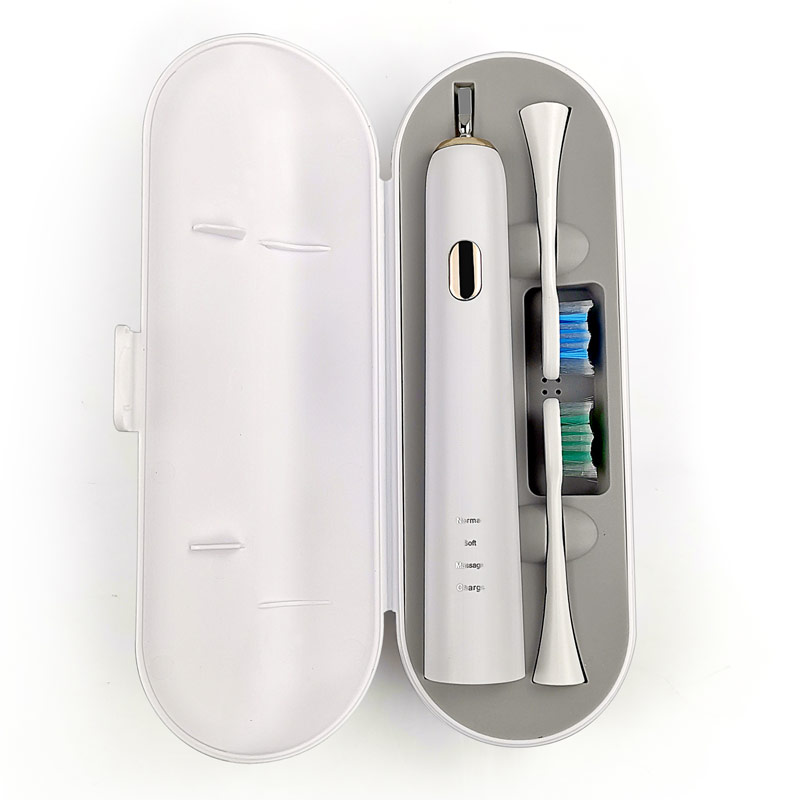

放進收納盒，具有消毒和充電的功能。可以說是方便又體面的出行方式~。
